lower alti su VN1700

I Lower sono nati come prolungamento del parabrezza, servono principalmente per far defluire meglio l'aria nella zona delle gambe.

Io li ho costruiti con un altro intento:
Ho sempre odiato il parabrezza ( sono gusti personali) , ma ho sempre avuto un grosso problema; durante i viaggi lunghi ad una certa velocità mi si stancavano le ginocchia e le gambe perchè l'aria insidiandosi tra serbatoio e gamba mi costringeva ad una leggera contrazione del muscolo per tenerle chiuse e questo , dopo un po, incominciava a dare molto fastidio.
E qui l'idea di poter mettere dei Lowers singoli.... senza parabrezza, solo per frenare quella pressione dell'aria che mi infastidiva durante la marcia.

La progettazione non è stata cosi complessa.
Ho cercato i punti dove avrei potuto ancorarmi con il lower:



Poi ho iniziato a studiare il profilo, molto alla buona, con degli schizzetti su delle foto:



Poi ho iniziato a ritagliare pezzetti di cartone, con delle forme strane , e posizionarle sulla moto con dello scotch, ipotizzando dove avrei potuto coprire per bloccare l'aria dentro le gambe.
Dopo varie prove ho tirato giu un modello al PC per ipotizzare tridimensionalmente come sarebbe potuto essere.
Ho scelto di farli in lamiera per semplicità di fabbricazione, in quanto conosco un losco figuro che taglia la lamiera al laser facendo opere d'arte.
e qui ci tengo a citare il buon Roy

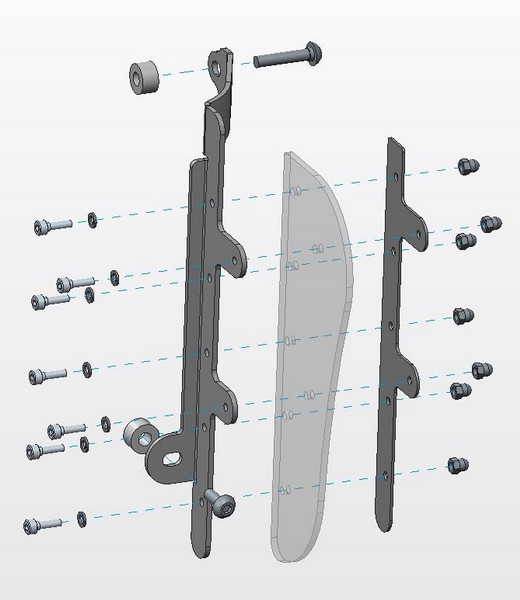

Di seguito i modelli che ho creato con un software 3D:



Qui di seguito potete trovare un po di informazioni per costruire i lower per un VN1700.
Si tratta di lowers particolari , che vivono da soli senza prolungare il parabrezza.
Lista materiali
lamiera inox 316 ( o 308) :
 pos. 1  - lamiera spessore 3mm
 pos. 3  -  lamiera spessore 1.5mm

lastra plexiglass spessore 4mm:
 pos. 2  - pexiglass trasparente

Distanziatori inox
 pos. 10e12  - D esterno =18mm ; D interno = 8.2mm; altezza =10mm

Viteria INOX A2:
   pos. 11  - M8x35 testa a bottone (ISO7380)
   pos. 14  - M8x20 testa a bottone (ISO7380)
   pos. 13  - M5x16 (ISO4772 o anche ISO7380) + rosette semplici ø5
   pos. 15  - Dadi ciechi M5 (UNI5721)

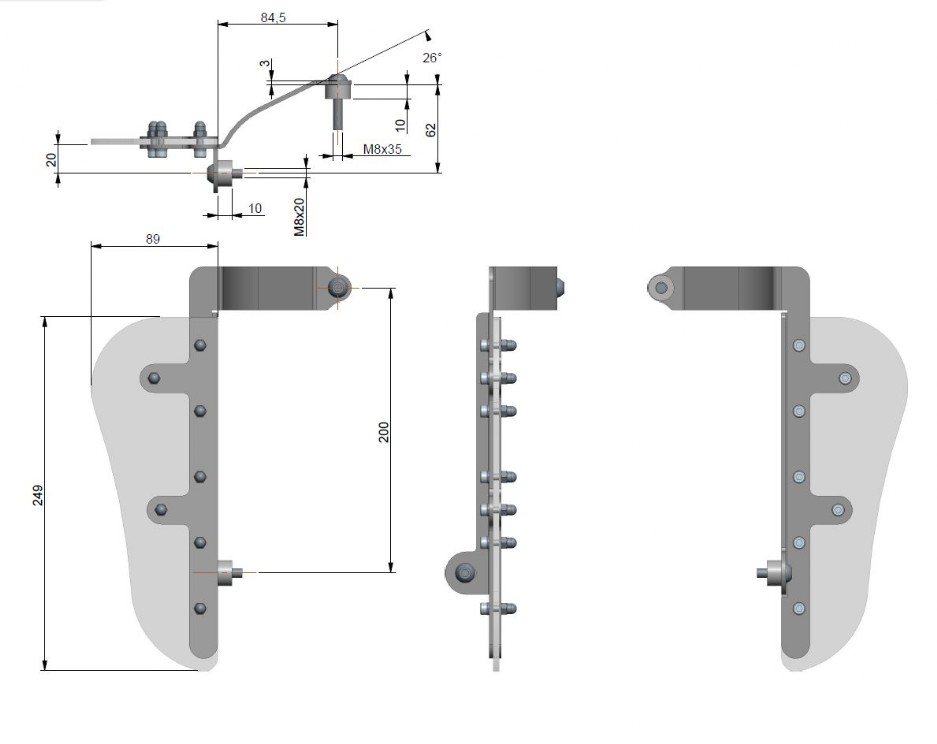

Disegno Costruttivo
lavoro finito
